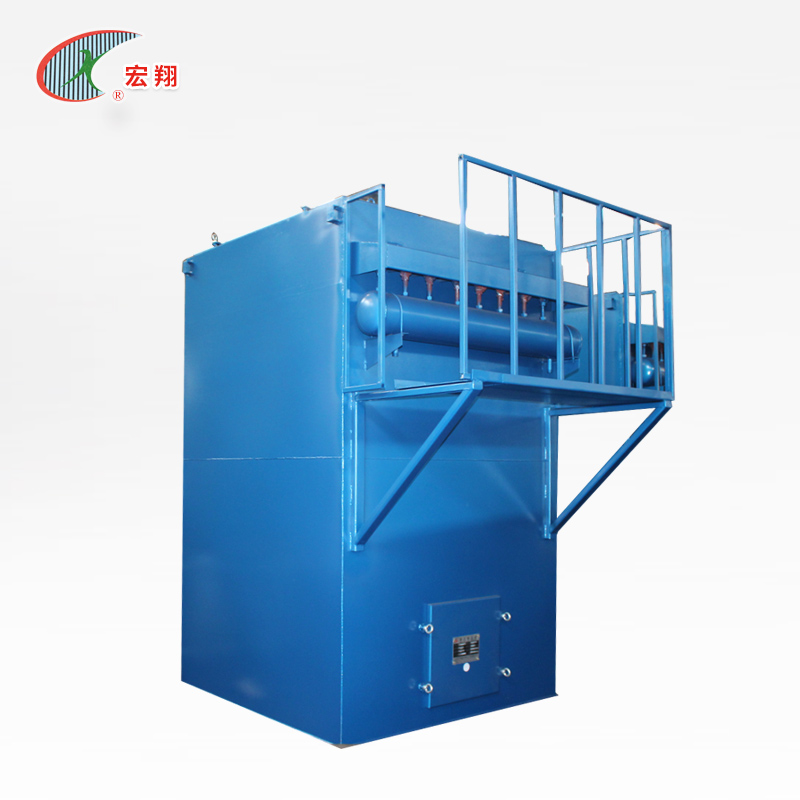

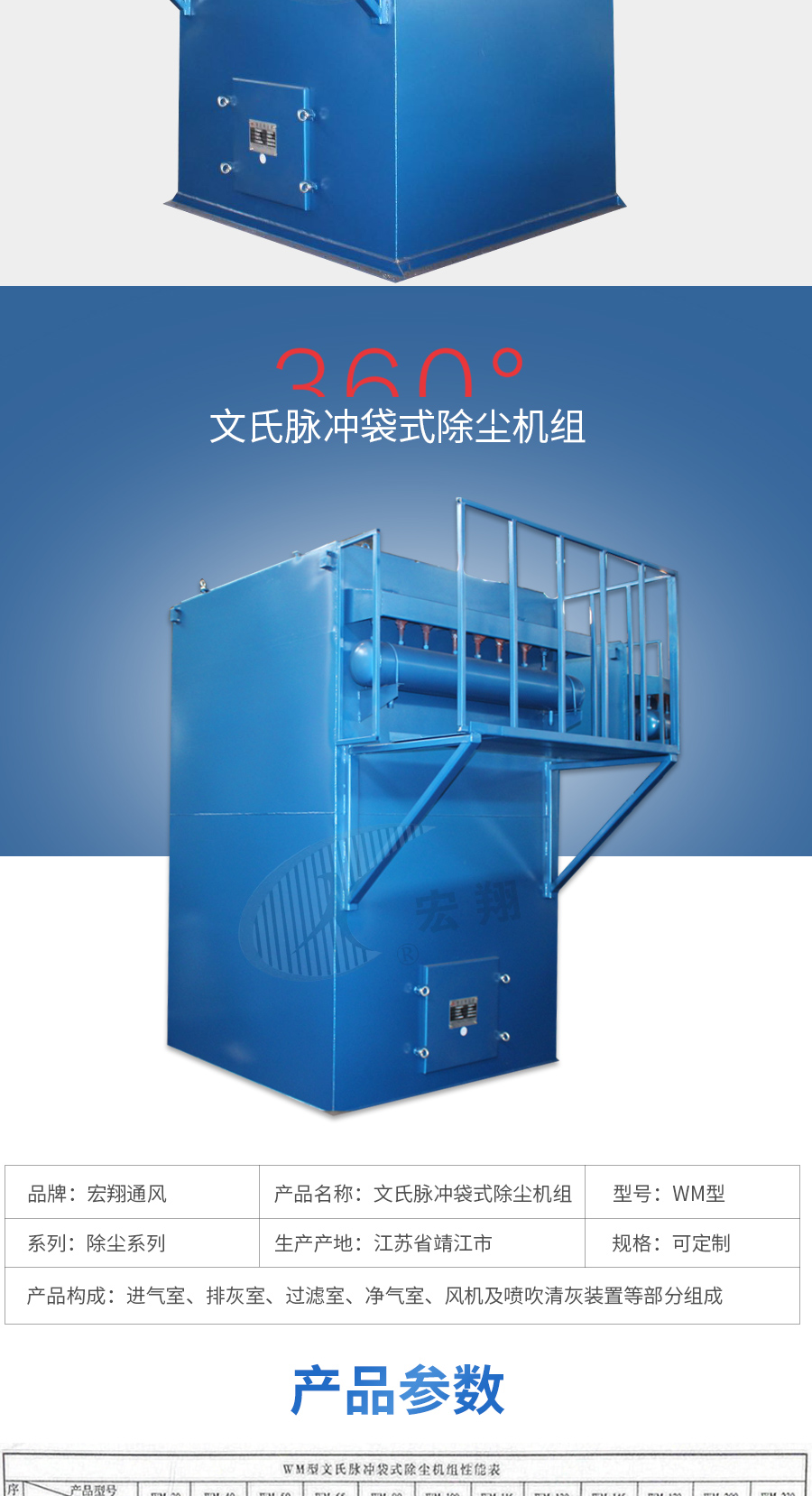

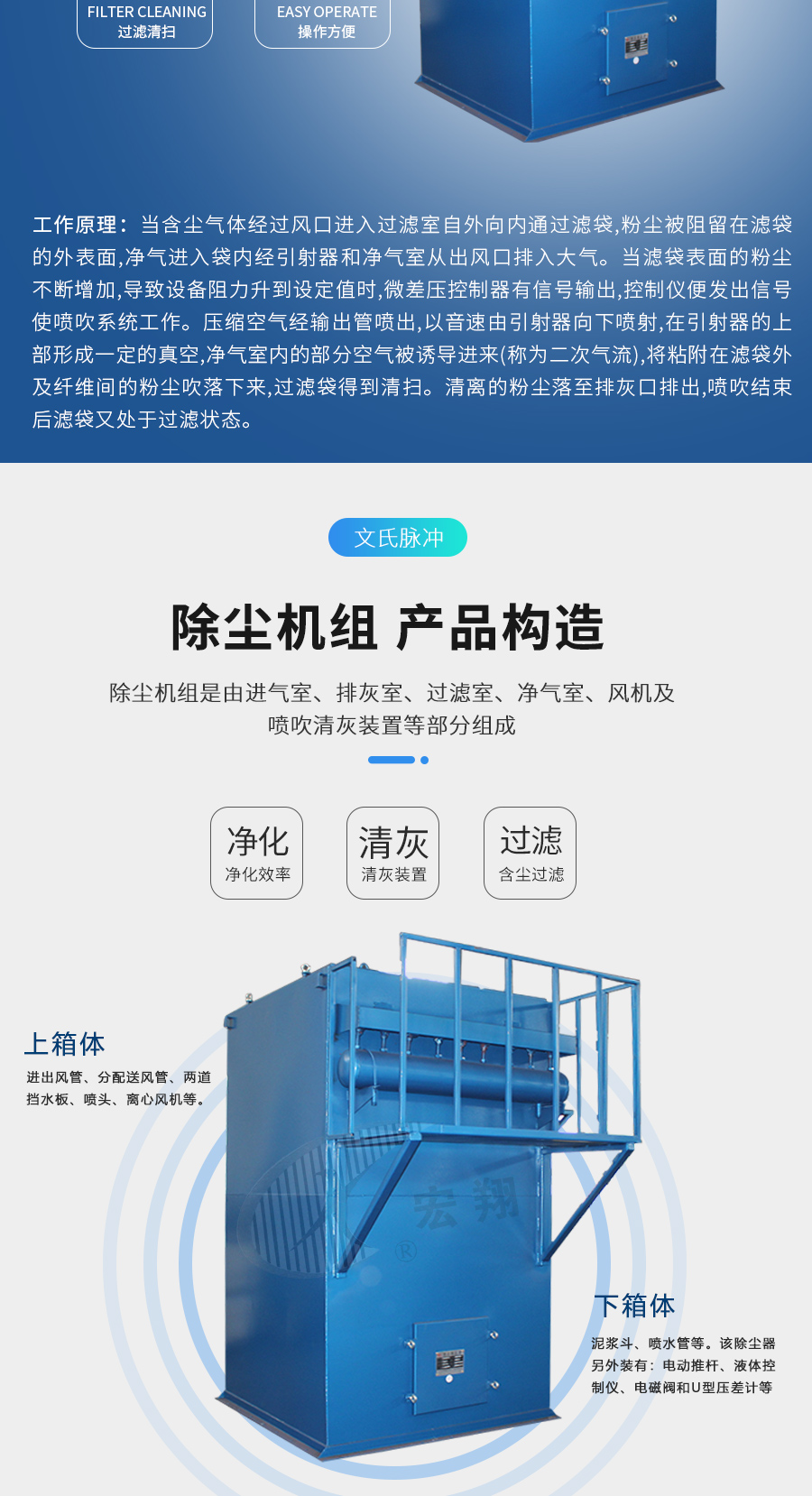

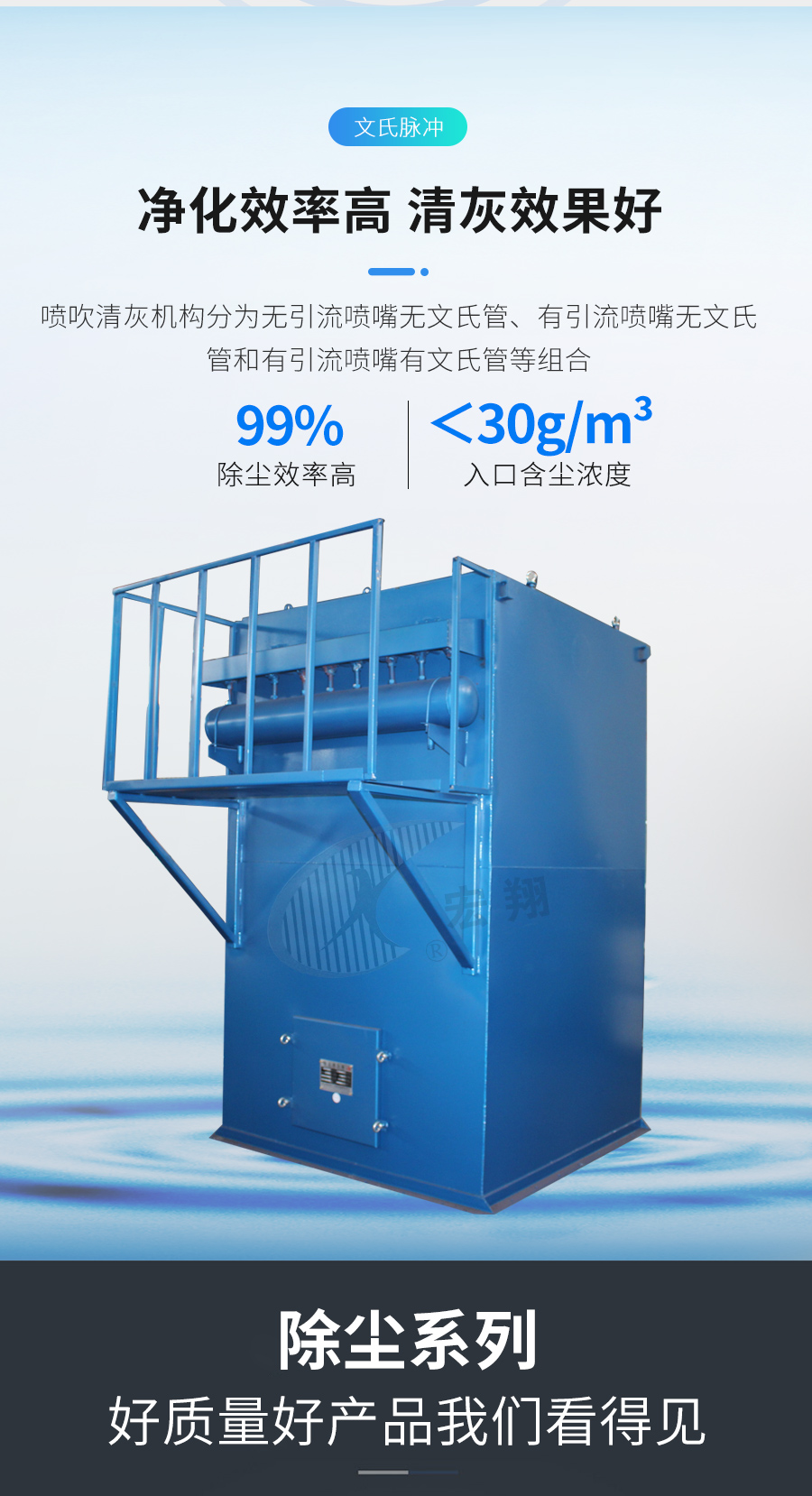

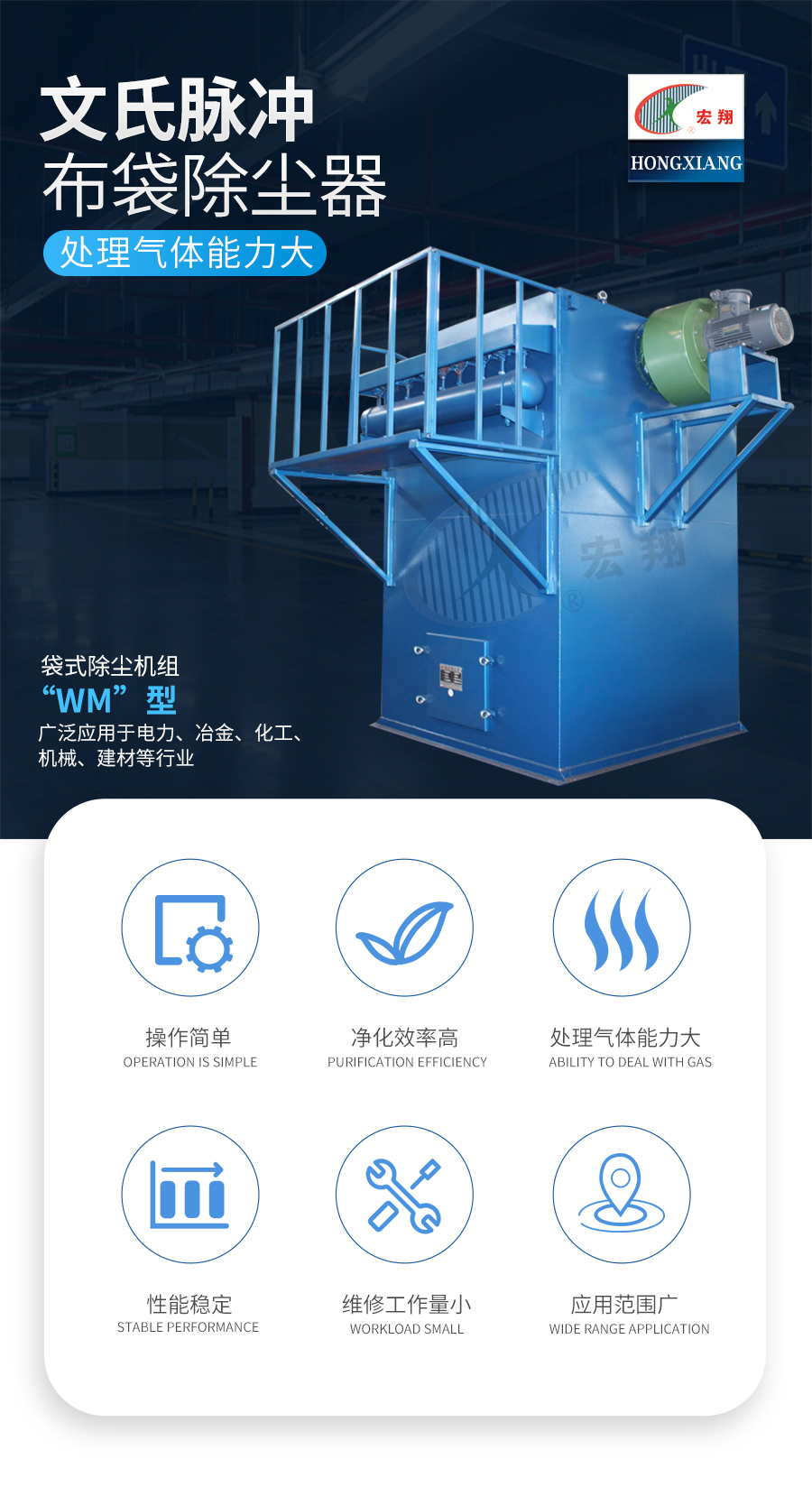

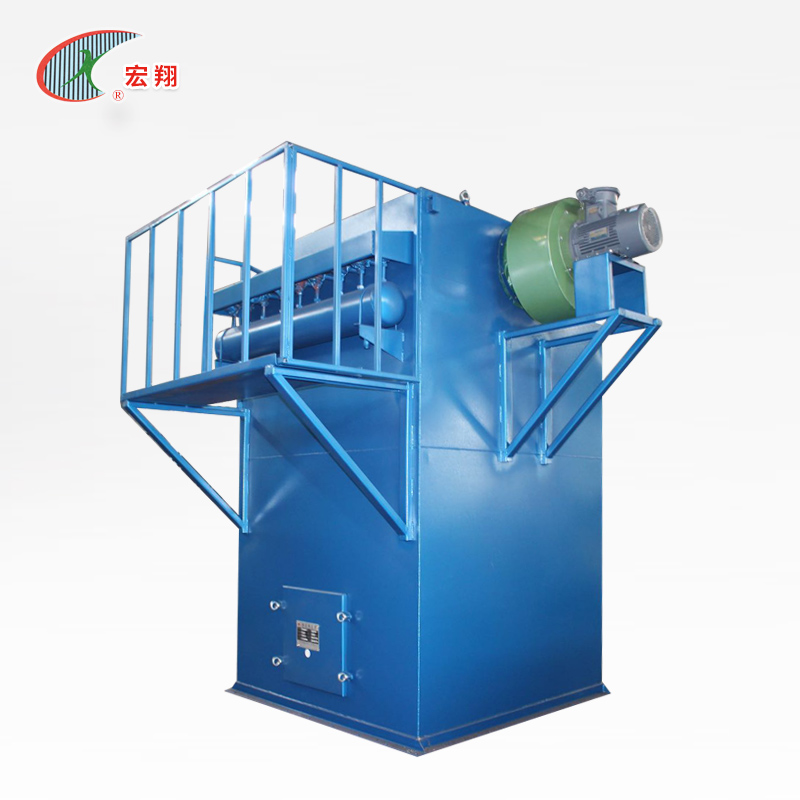

本除塵機組由進氣室、排灰室、過濾室、凈氣室、風機及噴吹清灰裝置等部分組成。 本除塵機組工作原理為:當含塵氣體經過風口進入過濾室自外向內通過濾袋,粉塵被阻留在濾袋的外表面,凈氣進入袋內經引射器和凈氣室從出風口排入大氣。當濾袋表面的粉塵不斷增加,導致設備阻力升到設定值時,微差壓控制器有信號輸出,控制儀便發出信號使噴吹系統工作。壓縮空氣經輸出管噴出,以音速由引射器向下噴射,在引射器的上部形成一定的真空,凈氣室內的部分空氣被誘導進來(稱為二次氣流),將粘附在濾袋外及纖維間的粉塵吹落下來,過濾袋得到清掃。清離的粉塵落至排灰口排出,噴吹結束后濾袋又處于過濾狀態。
